Modulação

Funcionamento Interno de um Modem

MODEM

 Modems são equipamentos que convertem sinais digitais em analógicos (modulação) e vice-versa (demodulação).



MODULAÇÃO

 Portadora - é o sinal que sofrerá alteração, num modem analógico, de acordo com os dados a serem transmitidos. A portadora "carregará" a informação pelo meio de transmissão.



Modulação é o processo pelo qual a onda PORTADORA (gerada pelo modem) pode variar amplitude, freqüência ou fase de acordo com o sinal a ser transmitido.

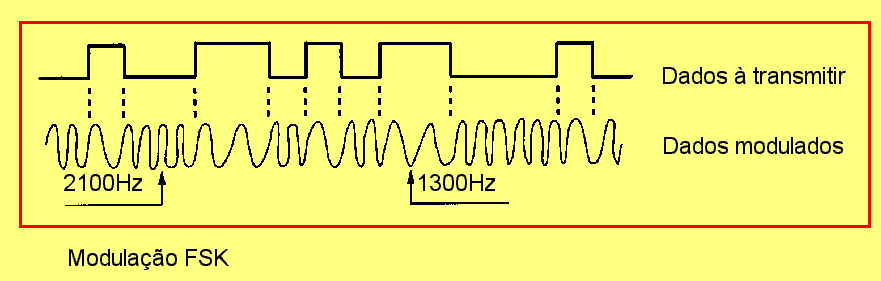

Modulação em Freqüência

 Quando o bit enviado for "1" a portadora não é alterada, quando "0" é alterada para mais alta.

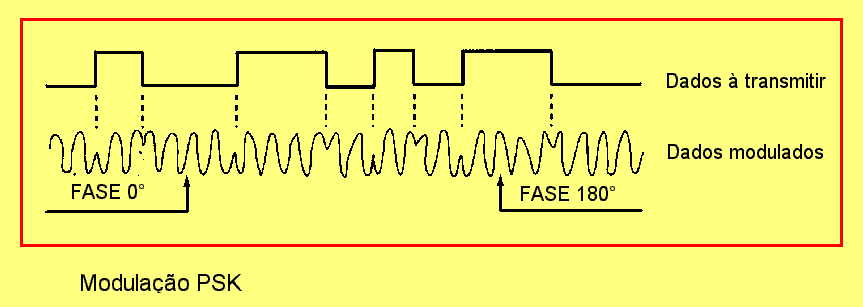

Modulação em Fase

 Ao bit "0" corresponde a fase 0° e ao bit "1" corresponde a fase de 180° da portadora.

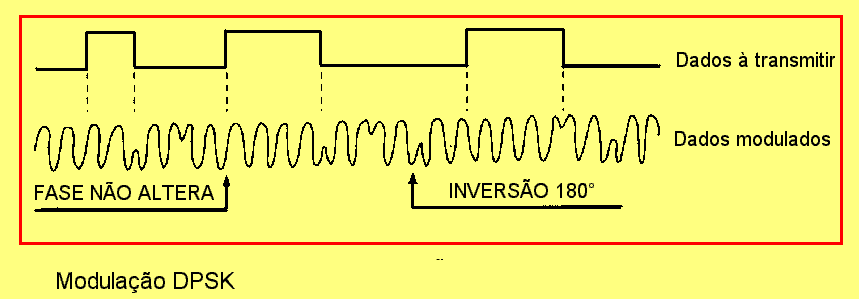

Modulação por Fase Diferencial

 Quando for bit "0" inverte a fase em 180° e quando "1" permanece igual.





Modulação Multinível

 Os métodos anteriores são MONOBIT.

Quando se tem uma fase para cada dois bit se chama DIBIT, para três TRIBIT.

E quando se tem uma fase combinada com amplitude para cada quatro bits é QAM (Quadrature Amplitude Modulation).



FUNCIONAMENTO INTERNO DE UM MODEM



Supressores de Eco

Elimina o sinal refletido na linha de transmissão.





Equalizadores

 Melhoram a resposta à atenuação e retardos de freqüências. Provocam perda muito grande para as freqüências inferiores do sinal e perdas pequenas para freqüências superiores.



Scrambler

 O scrambler "embaralha" os dados a serem transmitidos, segundo um padrão definido para posterior "desembaralhamento".

Facilita o sincronismo de recepção, pois evita seqüências de 0 e 1.



Dart (Dispositivo de Acesso à Rede Telefônica)

 Torna possível a utilização dos modems na rede telefônica comutada (discada) alternadamente com o aparelho telefônico.



 DRA (Dispositivo de Resposta Automática)

 Tem a mesma função do Dart, mas não necessita do operador. Possui a tecla AUT/MAN (automático/manual).



 Condições da Portadora

 A portadora pode ser constante (está sempre na linha) ou controlada (aparece na linha com solicitação).



Seqüência de Treinamento

 É uma seqüência enviada durante o intervalo RTS-CTS para ajustar o modem remoto.



Facilidades de Loop

 O loop pesquisa problemas num circuito de comunicação de dados.



Pela recomendação V.24 do CCITT temos:

LAL - Loop Analógico Local





LDL - Loop Digital Local



LAR - Loop Analógico Remoto



LDR - Loop Digital Remoto
